ČSN EN 795 - Prostředky ochrany osob proti pádu - Kotvicí zařízení
| Download standard: | ČSN EN 795 (Show details) | |
| Changes: |
|
|
| Published: | 2013-02-01 | |
| Classification symbol: | 832628 | |
| Category: | Ochranné pomůcky (pásy, chrániče apod.) | |
| ICS: |
|
|
| Status: | Valid |
3.1 kotvicí systém, (anchor system)
systém určený pro použití jako součást systému zachycení osob, který zahrnuje kotvicí bod nebo body a/nebo kotvicí zařízení a/nebo prvek a/nebo upevňovací prvek a/nebo konstrukční kotvení (viz obrázek 1)
POZNÁMKA 1 k heslu Kotvicí systémy, které nejsou určeny k odstranění z konstrukce, nejsou pokryty touto evropskou normou. Viz obrázek 2.

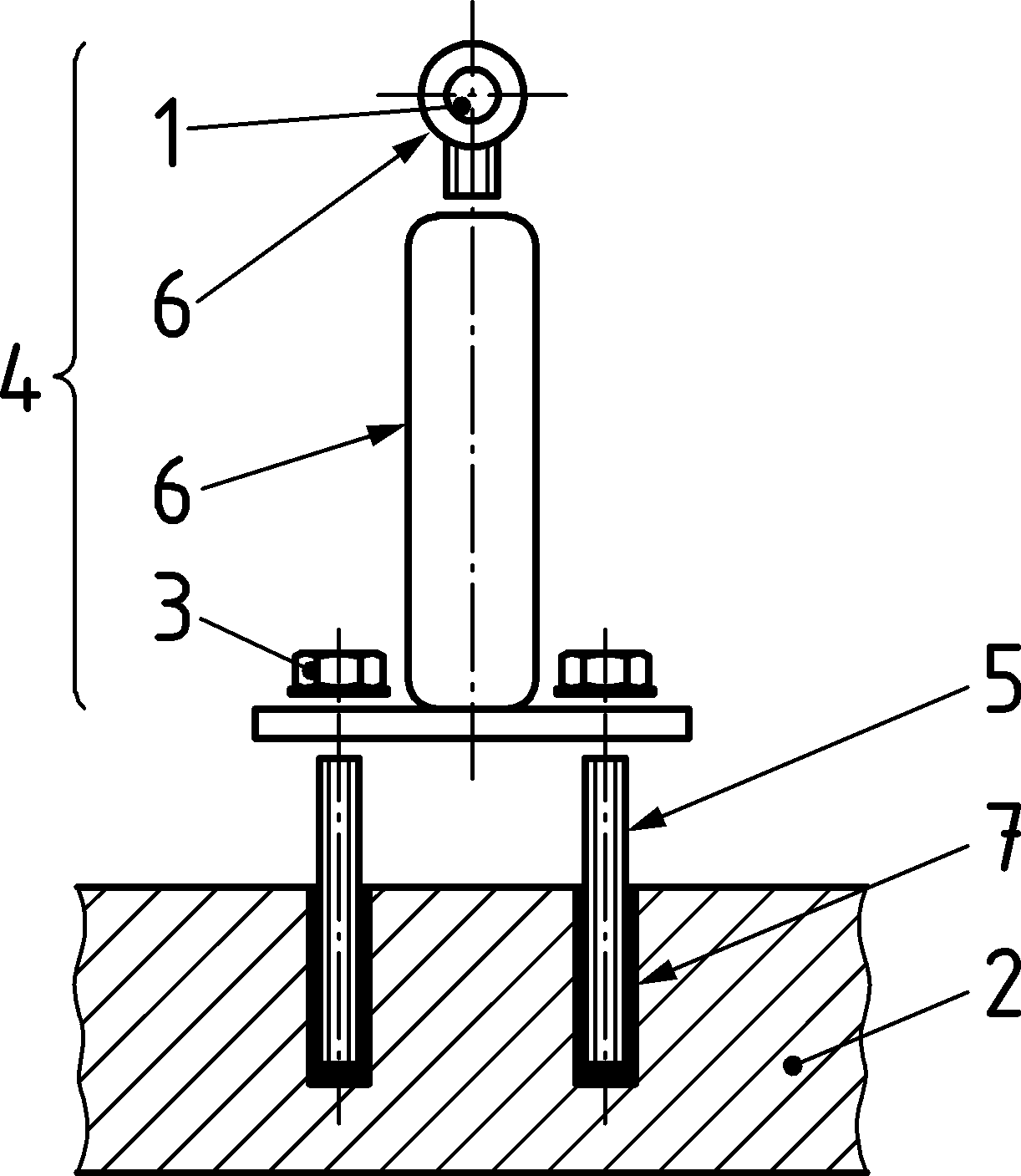

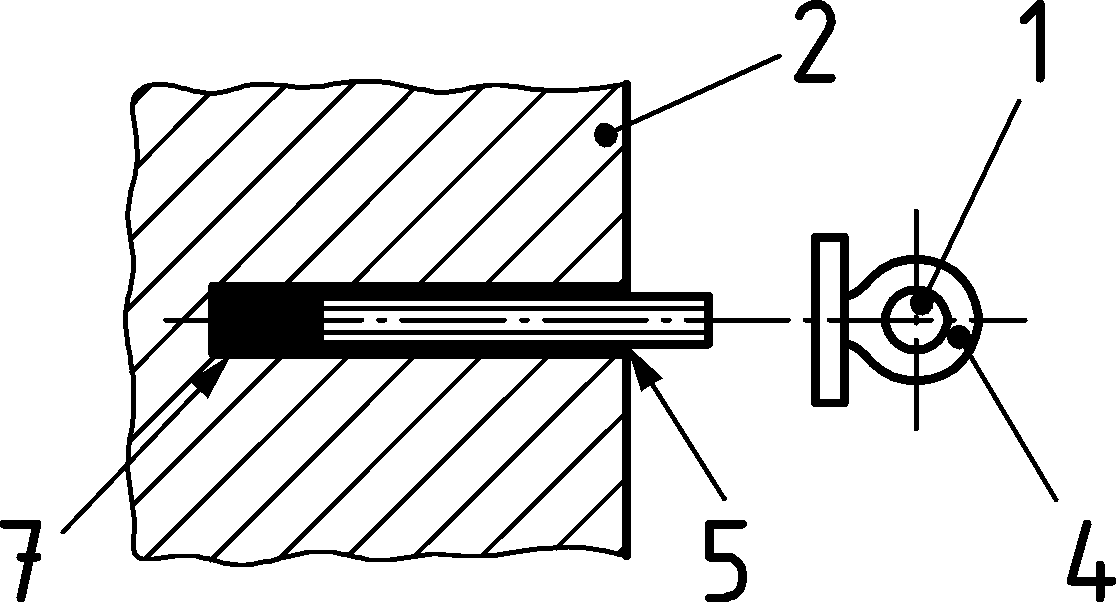

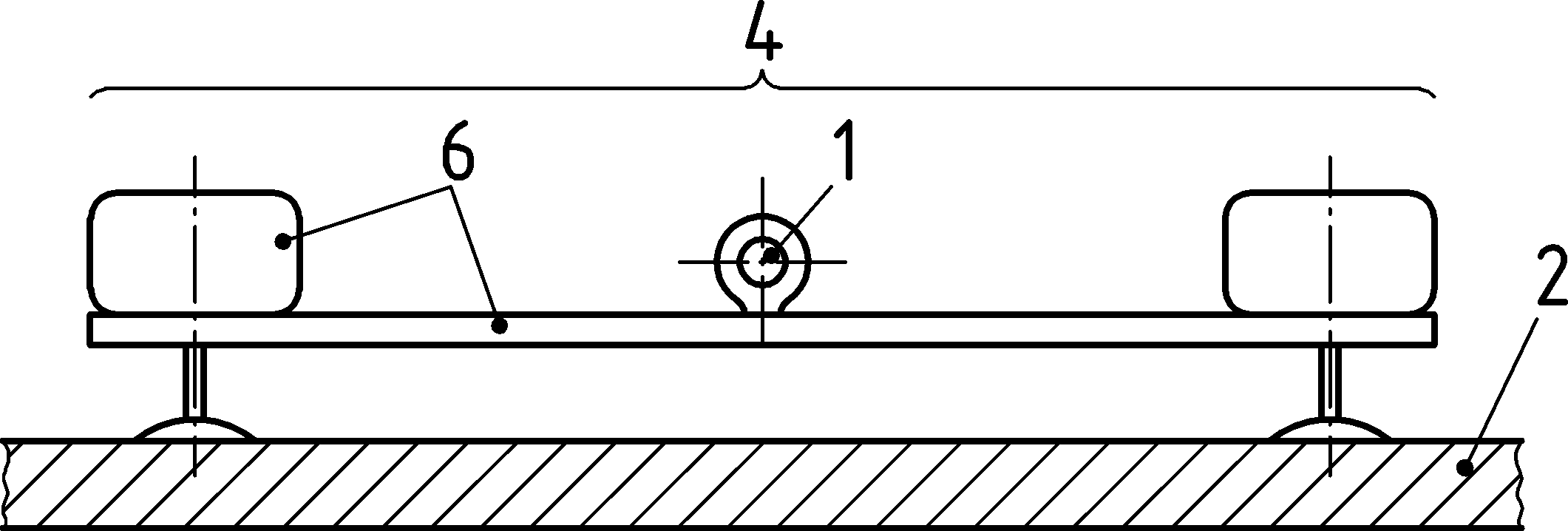

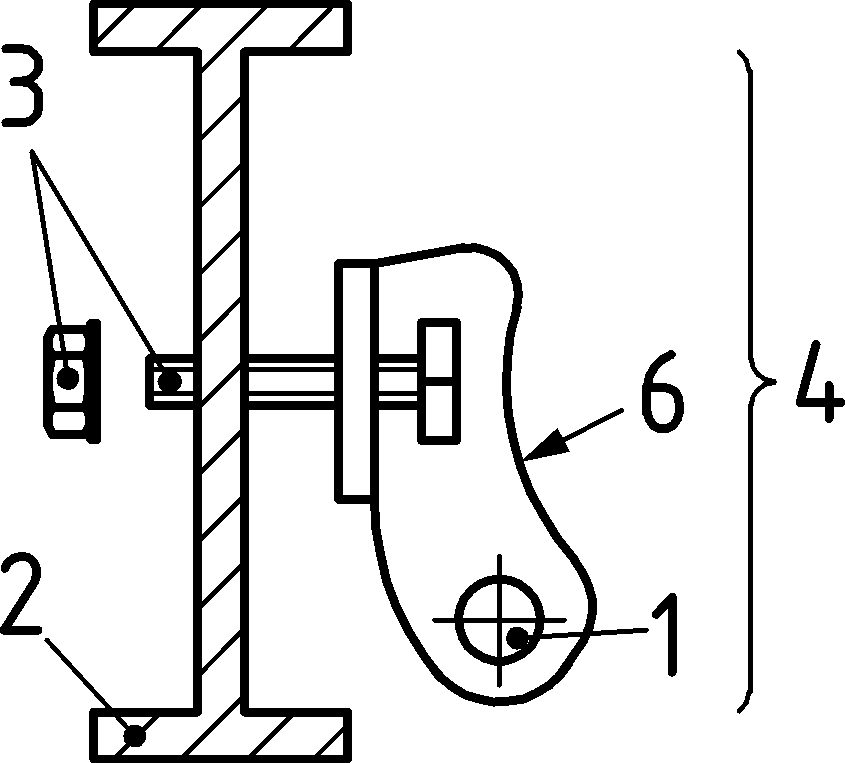

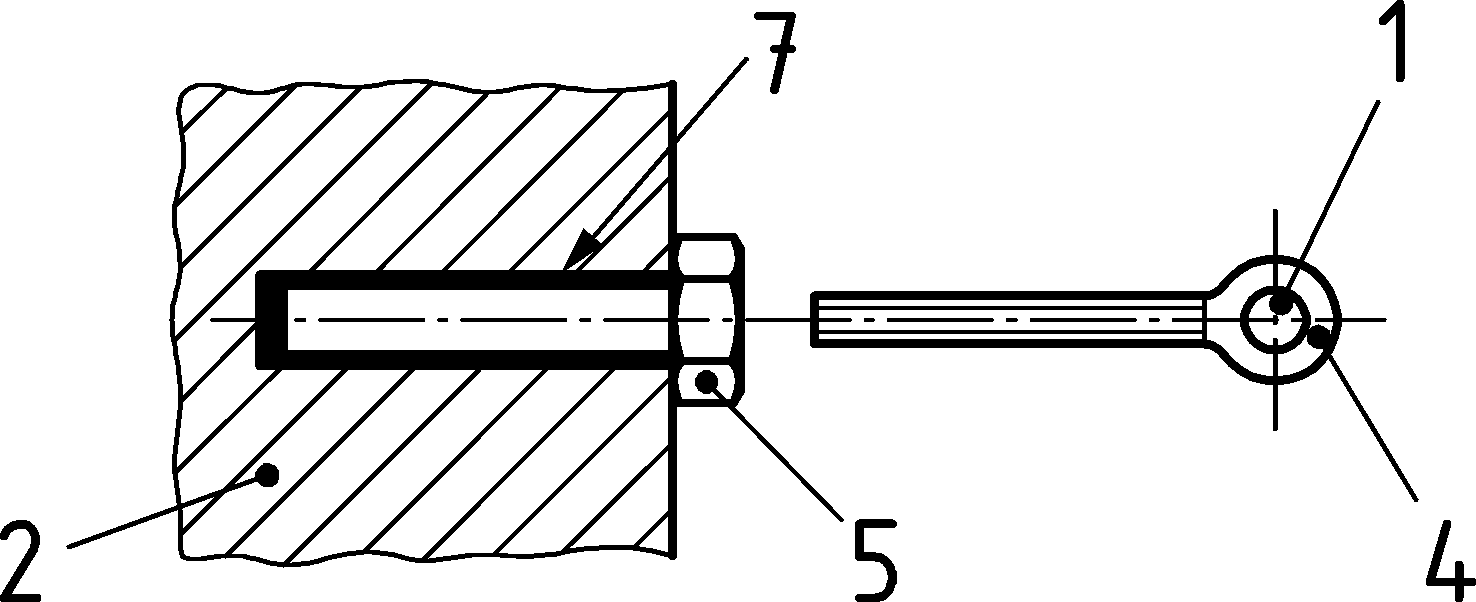

Obrázek 1a
Obrázek 1b
Obrázek 1c
Obrázek 1d
Obrázek 1e
Legenda
1 kotvicí bod
2 konstrukce (není součástí kotvicího zařízení)
3 upevňovací prvek
4 kotvicí zařízení
5 konstrukční kotvení (není součástí kotvicího zařízení)
6 prvek
7 trvalé připevnění (např. přilepení pryskyřicí)
Obrázek 1 – Příklady kotvicích systémů, které zahrnují kotvicí zařízení

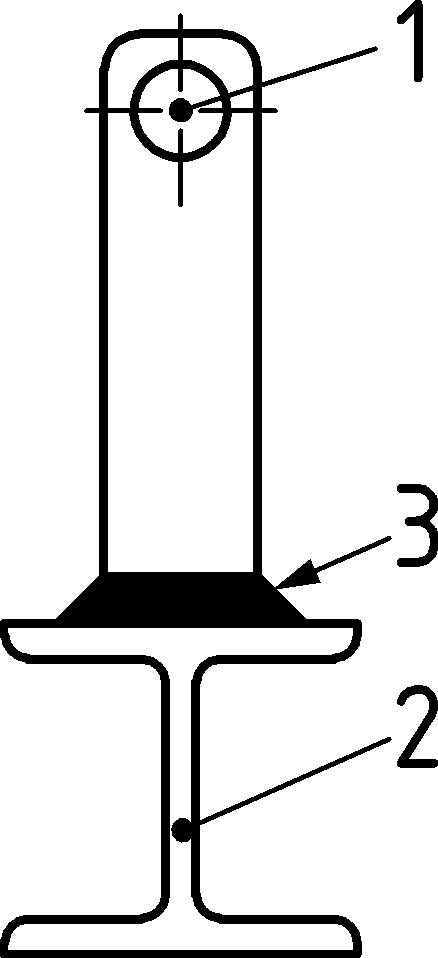

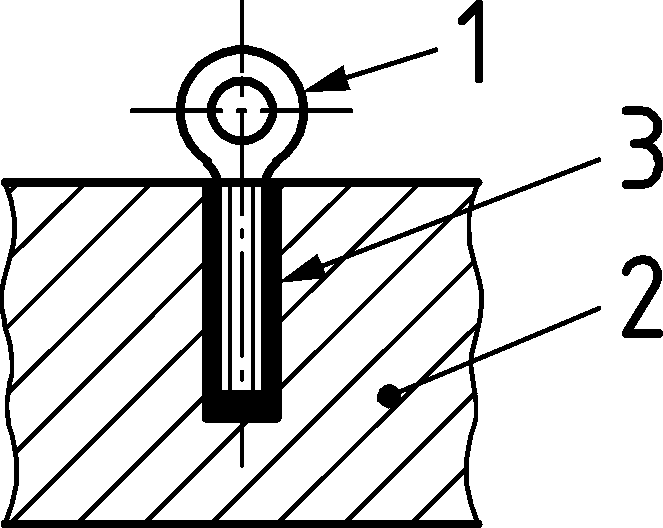

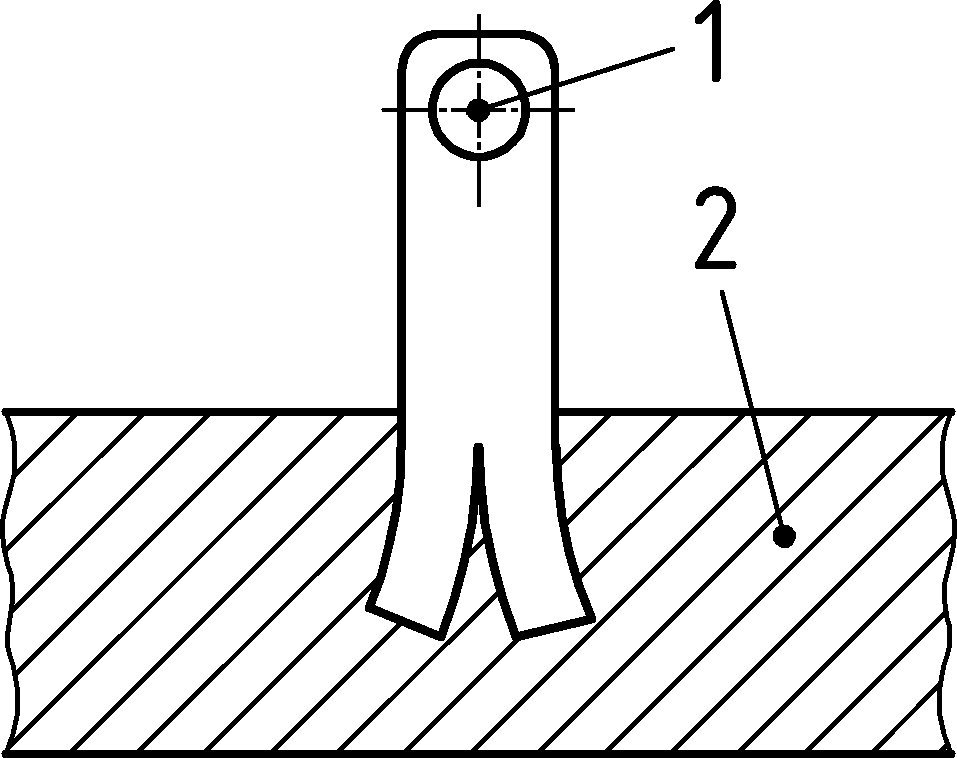

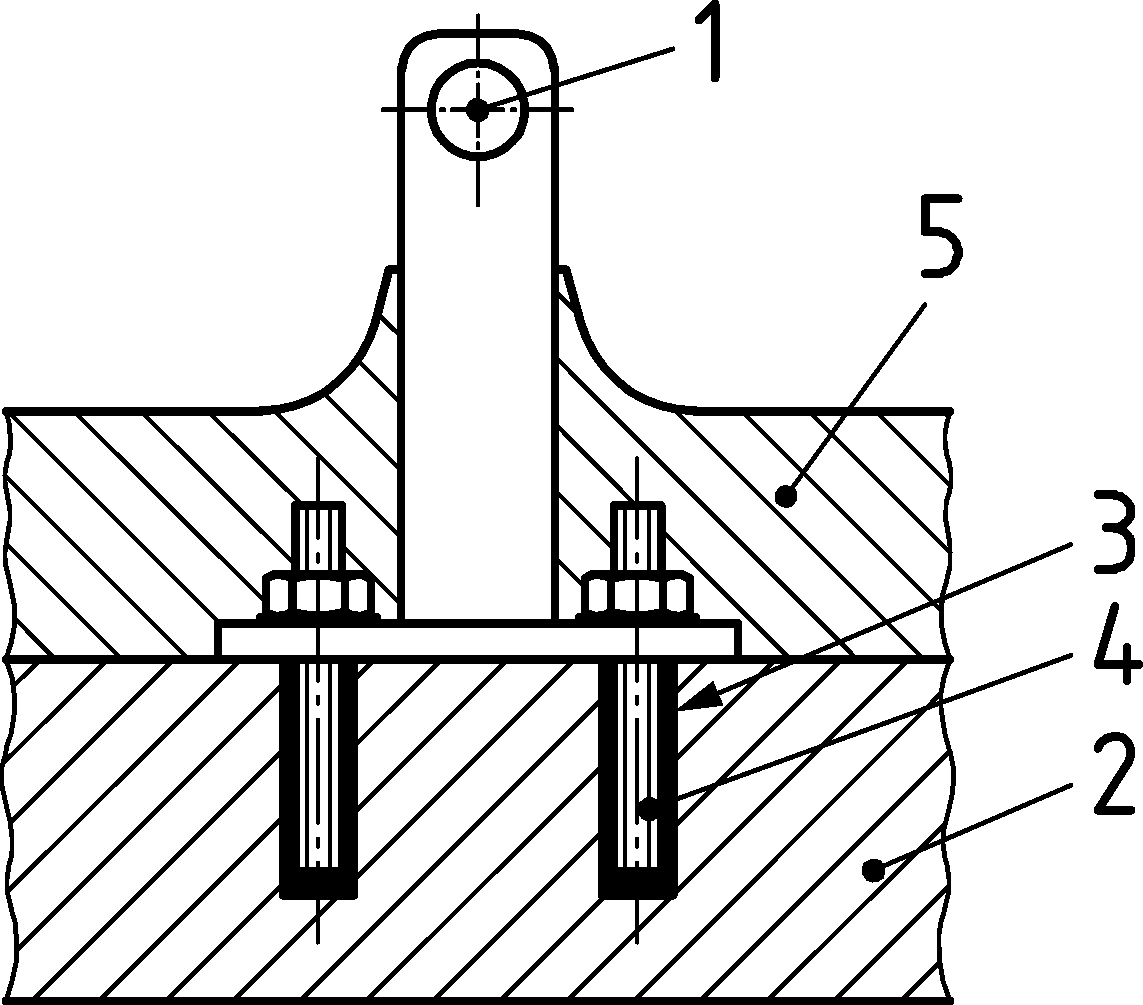

Obrázek 2a
Obrázek 2b
Obrázek 2c
Obrázek 2d
Legenda 1 kotvicí bod 2 konstrukce 3 trvalé upevnění (např. hrotové, šrouby, nýtováním, svařováním, lepené pryskyřicí) 4 konstrukční kotvení 5 beton, izolace nebo jiné pokrytí Obrázek 2 – Příklady kotvicích systémů, které nejsou pokryty touto evropskou normou
3.1 anchor system
system intended for use as part of a personal fall protection system that incorporates an anchor point or points and/or an anchor device and/or an element and/or a fixing element and/or a structural anchor (see Figure 1)
Note 1 to entry: Anchor systems that are not intended to be removed from the structure are not covered by this European Standard. See Figure 2.
Figure 1a
Figure 1c
Figure 1b
Figure 1d
Key
1
anchor point
4
anchor device
2
structure (not part of the anchor device)
5
structural anchor (not part of the anchor device)
3
fixing element
6
7
element
permanent fixation (e.g. resin bonding)
Figure 1e
Figure 1 — Examples of anchor systems that include an anchor device
Figure 2a
Figure 2b
Figure 2c
Figure 2d
Key 1 anchor point 2 structure 3 permanent fixation (e.g. studded, screwed, riveted, welded, resin bonded) 4 structural anchor 5 concrete, insulation or other covering Figure 2 — Examples of anchor systems that are not covered by this European Standard
