POZNÁMKA1kheslu Viz obrázek 3jako příklad výkonového rozhraní akapitolu E.1 pro vysvětlení.
POZNÁMKA2kheslu Rozhraní napájení PDS mohou mít různé tvary arozšíření: uvnitř CDM/BDM Rozhraní napájení může být výkonovým propojením jedné části CDM/BDM ke druhé části CDM/BDM. Jedno rozhraní napájení může být společné pro různé součásti PDS. Příklady viz obrázky 3a4. Obrázek 3znázorňuje rozhraní napájení, které rozvádí energii ze vstupního měniče (vkterém je energie měněna zdistribuční soustavy do jiného typu, zde DC energie) na výstupní střídače (kde je energie měněna zmezilehlé formy (zde DC) na jiný typ energie (zde AC), která se může použít přímo pro AC motory). Obrázek 4znázorňuje rozhraní napájení, které rozvádí energii ze sekundáru transformátoru (který je částí CDM) do individuálních BDM. uvnitř PDS Je třeba si uvědomit, že propojení mezi střídačem amotorem nebo motory je také rozhraní napájení. Je to poslední rozhraní napájení před přeměnou na mechanickou energii.

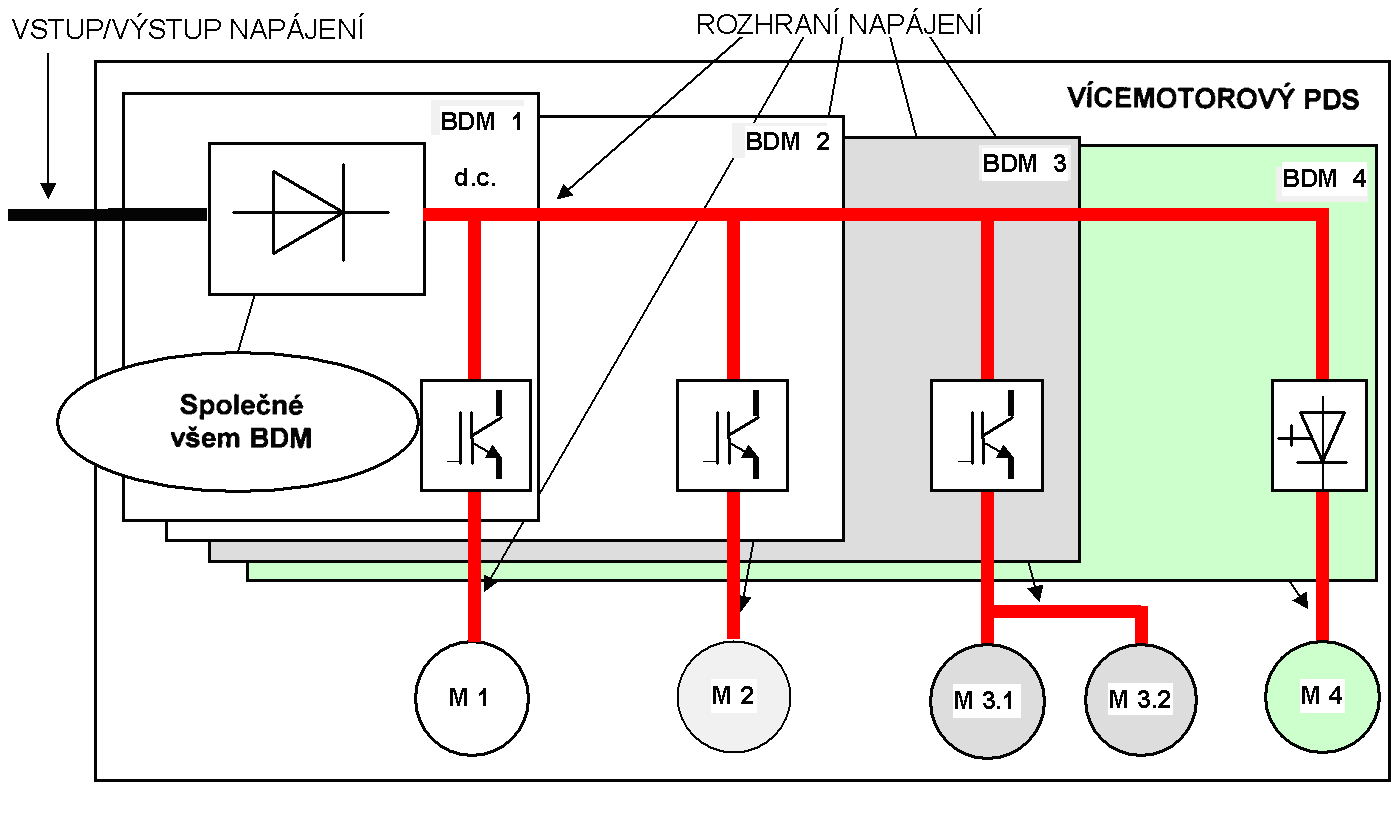

Obrázek 3– Rozhraní napájení PDS se společnou sběrnicí DC BUS

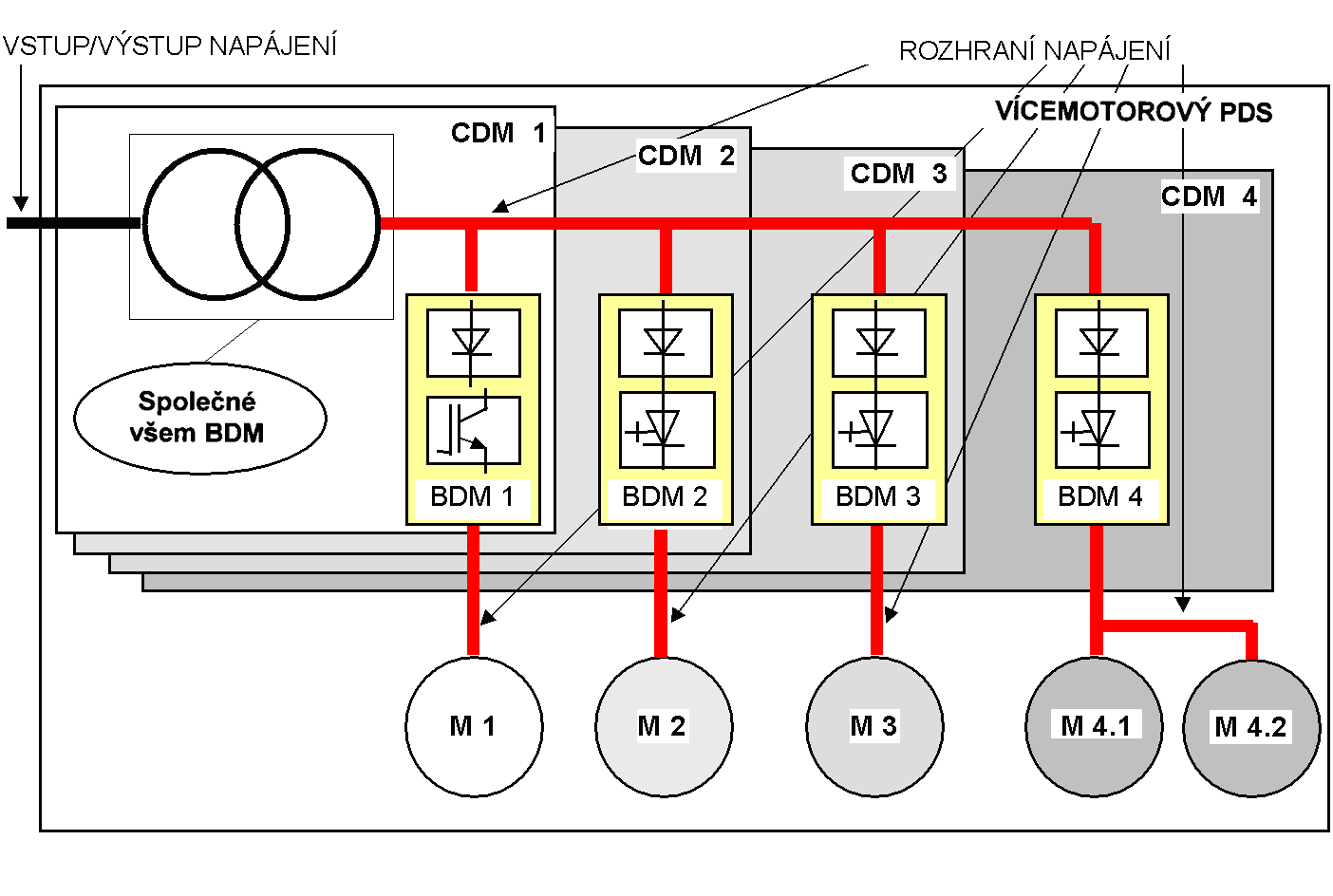

Obrázek 4– Rozhraní napájení se společným vstupním transformátorem
Figure 3 – Power interfaces of a PDS with common DC BUS
Figure 4 – Power interfaces with common input transformer
3.3.10 rozhraní napájení
(power interface) propojení potřebná pro distribuci elektrické energiePOZNÁMKA1kheslu Viz obrázek 3jako příklad výkonového rozhraní akapitolu E.1 pro vysvětlení.
POZNÁMKA2kheslu Rozhraní napájení PDS mohou mít různé tvary arozšíření: uvnitř CDM/BDM Rozhraní napájení může být výkonovým propojením jedné části CDM/BDM ke druhé části CDM/BDM. Jedno rozhraní napájení může být společné pro různé součásti PDS. Příklady viz obrázky 3a4. Obrázek 3znázorňuje rozhraní napájení, které rozvádí energii ze vstupního měniče (vkterém je energie měněna zdistribuční soustavy do jiného typu, zde DC energie) na výstupní střídače (kde je energie měněna zmezilehlé formy (zde DC) na jiný typ energie (zde AC), která se může použít přímo pro AC motory). Obrázek 4znázorňuje rozhraní napájení, které rozvádí energii ze sekundáru transformátoru (který je částí CDM) do individuálních BDM. uvnitř PDS Je třeba si uvědomit, že propojení mezi střídačem amotorem nebo motory je také rozhraní napájení. Je to poslední rozhraní napájení před přeměnou na mechanickou energii.
Obrázek 3– Rozhraní napájení PDS se společnou sběrnicí DC BUS Obrázek 4– Rozhraní napájení se společným vstupním transformátorem
3.3.10 power interface
connections needed for the distribution of electrical power Note 1 to entry: See Figure 3 for an example of power interface and Clause E.1 for an explanation. Note 2 to entry: The power interfaces of the PDS may have different forms and extensions: Within the CDM/BDM A power interface can be the connection for distribution of electrical power from one part of the BDM/CDM to another part of the BDM/CDM. One power interface can be common to different components of the PDS. For examples, see Figure 3 and Figure 4. Figure 3 shows a power interface which distributes power from an input converter (where power is converted from the mains to another type, here DC power) to output inverters (where power is converted from an intermediate form (here DC) to another type (here AC) which can be directly applied to AC motors). Figure 4 shows a power interface which distributes power from the secondary of a transformer (which is part of the CDM) to individual BDMs. Within the PDS Note that the connection between the inverter and the motor or the motors is also a power interface. It is the last power interface before the conversion to mechanical power. Figure 3 – Power interfaces of a PDS with common DC BUS Figure 4 – Power interfaces with common input transformer
