a Pro periodický průběh b Pro aperiodický průběh
a For periodic behaviour b For aperiodic behaviour
3.5.1501 skoková odezva
(step response) doba trvání mezi okamžikem, kdy měřená hodnota (nebo dodaná veličina) je podrobena stanovené skokové změně a okamžikem, kdy údaj (nebo dodaná veličina) dosáhne svou konečnou ustálenou hodnotu a zůstane ve stanovených mezích POZNÁMKA 1 k heslu Viz grafické vysvětlení na obrázku 1502. a Pro periodický průběh b Pro aperiodický průběh u
vstupní proměnná veličina
Uo
počáteční hodnota proměnné veličiny
Us
skoková výška vstupní proměnné veličiny
v
výstupní proměnná veličina
V0, V∞
ustálené hodnoty před a po aplikaci skoku
vm
překmit
2 (vs
stanovená toleranční mez
Tsr
doba skokové odezvy
Ts
doba ustálení
Tt
prodleva
Obrázek 1502 – Typické skokové odezvy systému POZNÁMKA 1 k heslu Prodleva zahrnuje dobu zpoždění. [ZDROJ: IEC 60050-311:2001, 311-06-04 a IEC 60050-351:2013, 351-45-27, modifikováno – Poznámky k heslu byly vyškrtnuty a byla přidána nova POZNÁMKA 1 k heslu.]3.5.1501 step response
duration between the instant when the measurand (or quantity supplied) is subjected to a specified abrupt change and the instant when the indication (or quantity supplied) reaches, and remains within specified limits of, its final steady-state value Note 1 to entry: See graphical explanation in Figure 1502. a For periodic behaviour b For aperiodic behaviour u
Input variable
Uo
Initial value of the input variable
Us
Step height of the input variable
v
Output variable
V0, V∞
Steady-state values before and after application of the step
vm
Overshoot
2 Dvs
Specified tolerance limit
Tsr
Step response time
Ts
Settling time
Tt

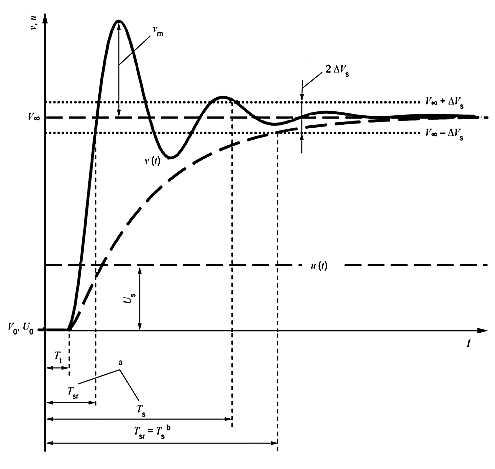

Figure 1502 – Typical step responses of a system Note 2 to entry: The dead time includes the delay time. [SOURCE: IEC 60050-311:2001, 311-06-04 and IEC 60050-351:2013, 351-45-27, modified – Notes to entry of the sources have been deleted and a new Note 1 to entry has been added.]
