Nacházíte se: Domů » Terminologická databáze » ČSN IEC 60050-561 - sběrná elektroda; sběrný pásek

ČSN IEC 60050-561 - Mezinárodní elektrotechnický slovník –Část 561: Piezoelektrické, dielektrickéa elektrostatické součástky a souvisící materiálypro řízení a výběr kmitočtu a detekci

Stáhnout normu:

Změny:

Změna A1 | Datum vydání/vložení: 2017-08-01

Změna A2 | Datum vydání/vložení: 2021-01-01

Změna A3 | Datum vydání/vložení: 2021-10-01

Změna A4 | Datum vydání/vložení: 2022-05-01

Datum vydání/vložení:

2015-11-01

Zdroj:

Třidící znak:

330050

Obor:

Terminologie - Mezinárodní slovník

ICS:

Stav:

Platná

Terminologie normy

‹

Nahlásit chybu

561-01-05 sběrná elektroda; sběrný pásek

společná elektroda interdigitálního měniče (IDT) spojující spolu jednotlivé prsty a rovněž spojující interdigitální měnič s vnějším obvodem

POZNÁMKA 1 k heslu Konfigurace IDT je znázorněna na obrázku 5. IDT se používá hlavně v technologii povrchových akustických vln (PAV).

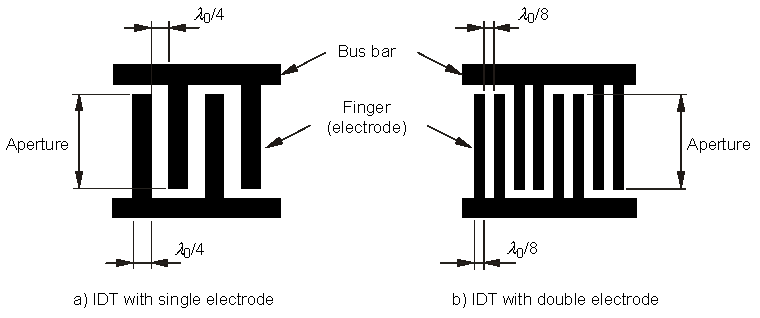

Obrázek 5 – Konfigurace interdigitálního měniče (IDT)

POZNÁMKA 2 k heslu Toto heslo bylo v normě IEC 60050-561:1991, Změna A1:1995 označeno číslem 561-06-15.

common electrode region of an IDT which connects individual fingers together and also connects the IDT to an external circuit

Note 1 to entry: The configuration of an IDT is shown in Figure 5. An IDT is used mainly in SAW technology.

$Popis: P:\publishing\TEMP GM\2014_IEV 561\FINAL\snapshot1_files\561-fig5-en.png$

Figure 5 – Configuration of an interdigital transducer (IDT)

Note 2 to entry: This entry was numbered 561-06-15 in IEC 60050-561:1991, Amendment 1:1995.
