561-02-77 příčný filtr; transverzální filtr

filtr skládající se ze vstupního a výstupního interdigitálního měniče (IDT) na piezoelektrické podložce

POZNÁMKA 1 k heslu Impulzní odezva příčného filtru je dána konvolucí impulzní odezvy prvního IDT se sdruženou komplexní impulzní odezvou druhého IDT. Kmitočtová odezva je dána Fourierovou transformací impulzní odezvy. Jednoduchý příklad příčného filtru je na obrázku 16.

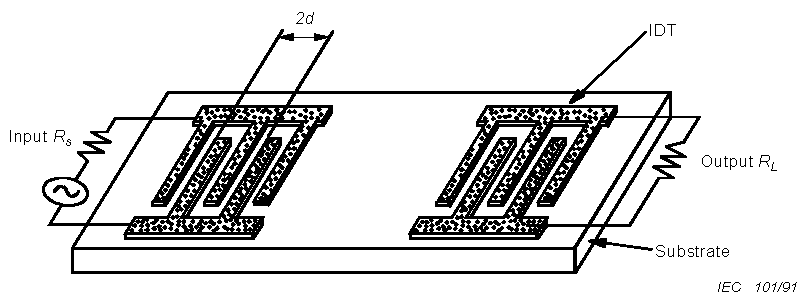

Obrázek 16 – Příčný (transverzální) filtr

561-02-77 transversal filter

filter consisting of input and output IDTs on a piezoelectric substrate

Note 1 to entry: The impulse response of a transversal filter is given by the convolution of the impulse response of the first IDT with the conjugate complex impulse response of the second IDT. The frequency response is given by the Fourier transform of the impulse response. A simple example of a transversal filter is shown in Figure 16.

$Popis: P:\publishing\TEMP GM\2014_IEV 561\FINAL\snapshot1_files\561-fig16-en.png$

Figure 16 – Transversal filter
