561-01-24 náhradní obvod; ekvivalentní obvod,
elektrický obvod, který má v bezprostřední blízkosti rezonance stejné charakteristiky jako piezoelektrický rezonátor
PŘÍKLAD Piezoelektrický rezonátor jako jednobran (viz. obrázek 2) se skládá ze sériových prvků L1, C1, R1 a paralelního prvku C0, kde L1, C1, R1 představují dynamickou indukčnost, kapacitu a odpor a C0 paralelní (statickou) kapacitu. Obvod na obrázku 2 má v blízkém okolí rezonance stejnou impedanci jako piezoelektrický rezonátor.

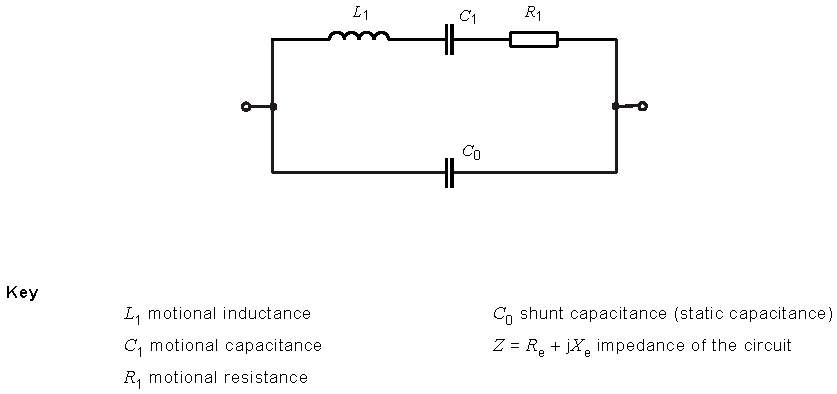

Obrázek 2 – Náhradní obvod piezoelektrického vibrátoru (jednobranný rezonátor)
POZNÁMKA 1 k heslu Toto heslo bylo v normě IEC 60050-561:1991 označeno číslem 561-02-07.
561-01-24 equivalent circuit,
electrical circuit which has the same characteristics as a piezoelectric resonator in the immediate neighbourhood of resonance
EXAMPLE A one-port piezoelectric resonator (see Figure 2) consists of series elements L1, C1, R1 in parallel with C0, where L1, C1, R1 represent the motional inductance, capacitance and resistance respectively and C0 the shunt capacitance. The circuit of Figure 2 has the same impedance as a piezoelectric resonator in the neighbourhood of resonance.
Figure 2 – Equivalent circuit of a piezoelectric vibrator (one-port resonator)
Note 1 to entry: This entry was numbered 561-02-07 in IEC 60050-561:1991.
