Nacházíte se: Domů » Terminologická databáze » ČSN IEC 60050-561 - posunutí kmitočtu; ofset kmitočtu

ČSN IEC 60050-561 - Mezinárodní elektrotechnický slovník –Část 561: Piezoelektrické, dielektrickéa elektrostatické součástky a souvisící materiálypro řízení a výběr kmitočtu a detekci

Stáhnout normu:

ČSN IEC 60050-561 (Zobrazit podrobnosti)

Změny:

Změna A1 | Datum vydání/vložení: 2017-08-01

Změna A2 | Datum vydání/vložení: 2021-01-01

Změna A3 | Datum vydání/vložení: 2021-10-01

Změna A4 | Datum vydání/vložení: 2022-05-01

Datum vydání/vložení:

2015-11-01

Zdroj:

http://www.electropedia.org/iev/iev.nsf/SearchView?SearchView&Query=field+SearchFields+contains+561+and+field+Language=en&SearchOrder=4&SearchMax=0

Třidící znak:

330050

Obor:

Terminologie - Mezinárodní slovník

ICS:

01.040.31 - Elektronika (názvosloví)
29.020 - Elektrotechnika obecně
31.140 - Piezoelektrické a dielektrické součástky

Stav:

Platná

Terminologie normy

‹

Nahlásit chybu

561-03-09 posunutí kmitočtu; ofset kmitočtu

kladný nebo záporný rozdíl kmitočtu, který se má při nastavování kmitočtu oscilátoru přičíst ke stanovenému jmenovitému kmitočtu oscilátoru za jeho konkrétních pracovních podmínek tak, aby se zmenšila jeho odchylka od jmenovitého kmitočtu ve stanoveném rozsahu pracovních podmínek

POZNÁMKA 1 k heslu Ke zmenšení odchylky kmitočtu od jmenovité hodnoty v celém teplotním rozsahu, může se pro nastavení kmitočtu při referenční teplotě stanovit vhodné posunutí kmitočtu (viz obrázek 18).

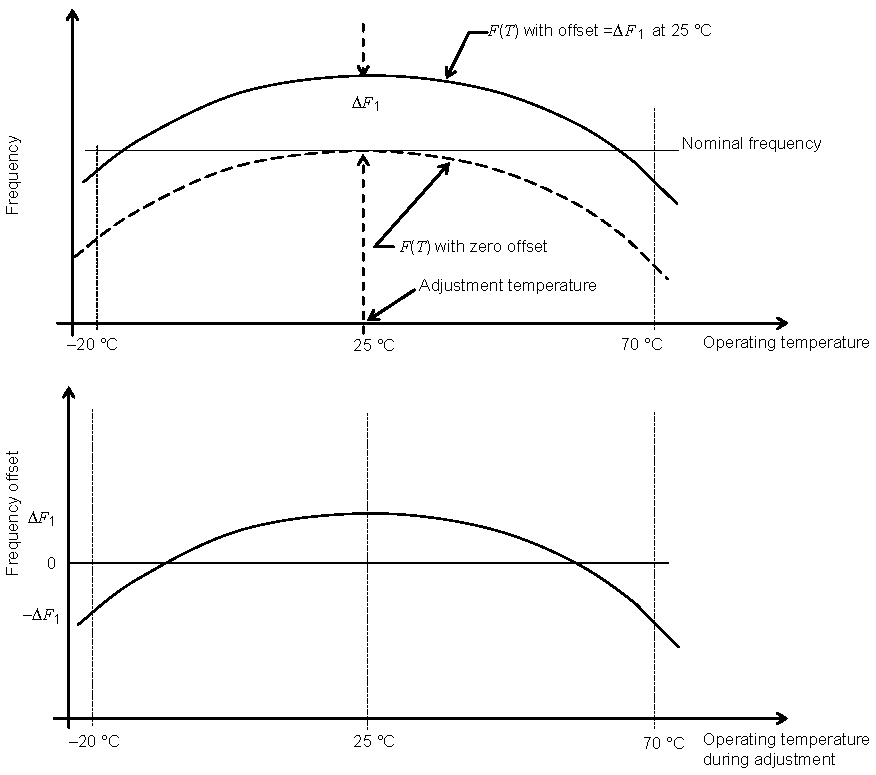

Obrázek 18 – Příklad použití posunutí kmitočtu (ofsetu)

POZNÁMKA 2 k heslu Toto heslo bylo v normě IEC 60050-561:1991 označeno číslem 561-04-08.

561-03-09 frequency offset

frequency difference, positive or negative, which should be added to the specified nominal frequency of the oscillator, when adjusting the oscillator frequency under a particular set of operating conditions in order to minimize its deviation from the nominal frequency over the specified range of operating conditions

Note 1 to entry: In order to minimize the frequency deviation from the nominal deviation over the entire temperature range, a frequency offset may be specified for adjustment at the reference temperature (see Figure 18).

$Popis: P:\publishing\TEMP GM\2014_IEV 561\FINAL\snapshot1_files\561-fig18-en.png$

Figure 18 – Example of the use of frequency offset

Note 2 to entry: This entry was numbered 561-04-08 in IEC 60050-561:1991.
